الفئةالمواصفات
طراز المنتج	عكس التيار GGIV-1P Series 1P-10KW
المدخلات الكهروضوئية
أقصى قدرة دخل للطاقة الشمسية (PV)	6000W × 2
نطاق جهد تتبع MPPT	80Vdc ~ 450Vdc
الجهد الاسمي	360Vdc
أقصى جهد دخل للطاقة الشمسية (الدائرة المفتوحة)	500Vdc
أقصى تيار دخل للطاقة الشمسية (PV)	22A × 2
عدد متتبعات أقصى قدرة (MPPT)	2
البطارية والشحن
نوع البطارية	Lead-acid / Lithium / Custom
الجهد الاسمي للبطارية (مدخل التيار المستمر)	48Vdc
تيار الشحن	238.4A
أقصى تيار شحن للطاقة الشمسية (PV)	180A
أقصى تيار شحن للتيار المتردد (AC)	120A
أقصى تيار شحن إجمالي	180A
التشغيل على الشبكة (مخرج التيار المتردد)
القدرة الاسمية للخرج	10kW
الجهد الاسمي للخرج	230Vac
مقاومة الإخراج	Single Phase
تردد الإخراج المقدر	50Hz / 60Hz
تصنيف الانتاج الحالي	44.5A
عامل الطاقة	>0.98 (Rated Power)
التشغيل خارج الشبكة (إدخال التيار المتردد)
تصنيف جهد الإدخال	230V
مقاومة الإدخال	Single Phase
تردد الإدخال المقدر	50Hz / 60Hz
ماكس المدخلات الحالية	77.2A
التشغيل خارج الشبكة (مخرج التيار المتردد)
القدرة الاسمية للخرج	10kW
الجهد الاسمي للخرج	230V
دقة الجهد الناتج	±2%
تردد الإخراج المقدر	50Hz / 60Hz
تردد الخرج	±1%
خرج التيار المتردد - شكل الموجة	Pure Sine Wave
التشغيل الهجين (إدخال وإخراج التيار المتردد)
تصنيف جهد الإدخال	230V
مقاومة الإدخال	1Ф
تردد الإدخال المقدر	50Hz / 60Hz
ماكس المدخلات الحالية	77.2A
القدرة الاسمية للخرج	10kW
الجهد الاسمي للخرج	230V
تيار الإخراج	44.5A
المواصفات العامة
أقصى كفاءة للتحويل (تفريغ البطارية)	94% (Peak)
كفاءة تتبع MPPT	≥99.9%
وقت النقل	10ms (Typical)
عرض	LCD + LED
طريقة التبريد	Intelligent Cooling Fan
تواصل	RS485 / Mobile App (WiFi or GPRS Optional)
درجة الحماية	IP20
تثبيت	Wall Mounted
ميزات الحماية
إنذار الجهد المنخفض للبطارية	44Vdc (Default)
حماية البطارية من الجهد المنخفض	42Vdc (Default)
الحماية ضد الجزر	≥2s
حماية الزائد	Auto (Battery Mode) / Circuit Breaker (AC Mode)
حماية ماس كهربائى	Auto (Battery Mode) / Circuit Breaker (AC Mode)
حماية درجة الحرارة	>90°C (Shutdown)
البيئية
درجة حرارة التشغيل	-10°C ~ 50°C
درجة حرارة التخزين	-15°C ~ 60°C
ضوضاء	≤55dB
أقصى ارتفاع للتشغيل	2000m (Derating Above)
الرطوبة	0% ~ 95% (No Condensation)
الأبعاد والوزن
حجم المنتج (الطول × العرض × الارتفاع)	535 × 462 × 117 mm
حجم العبوة (الطول × العرض × الارتفاع)	630 × 557 × 212 mm
الوزن الصافي	14.7 kg
الوزن الإجمالي	17 kg

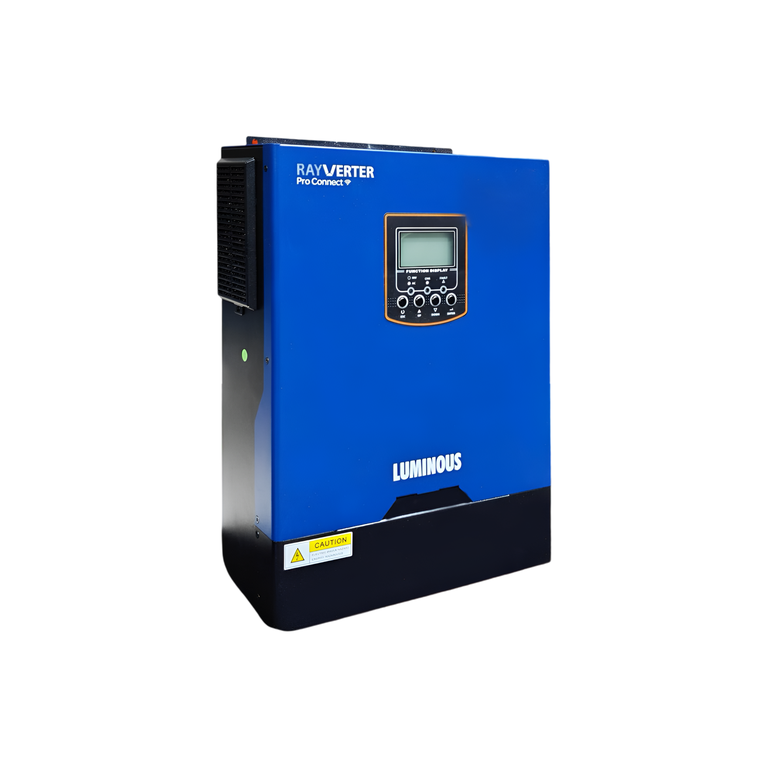

Luminous Rayverter 3kVA/24V Inverter
